欧美AV男人的天堂,大片免费播放午夜神器,俄罗斯肥女巨肥性高清,国产aⅴ精品,重口黄暴肉特虐小说,火辣日本少妇,涩涩久久久

快速凝固Mg97Zn1Y2合金是目前國際上已報道的抗拉強度Rm最高的鎂合金，它的屈服強度和伸長率與固結溫度有關，分別為480N/mm2~610N/mm2和5%~16%；彈性模量45GN/m2；比屈服強度為AZ91-T6合金的4倍，比Ti6Al4V鈦合金及7075鋁合金的還高；150℃的屈服強度Rp0.2高達510N/mm2；并在1×（10-2~10°）s-1的應變速度和350℃時呈現高應變速率超塑性。
快速凝固鎂-鋰合金
Mg-Li合金是一種航空航天結構鎂合金，是一種高比強度與高比剛度合金，它的密度比其任一鎂合金的都小。鋰的晶格為體心立方，當加入鎂中的量超過10at.%后，鎂合金的晶格便變?yōu)轶w心立方，塑性大大提高，具有很好的冷、熱加工性，還有高的比強度、比剛度、減震性能，主要用于制造航空航空器結構件、防護屏蔽、儀器與電子設備殼體等。

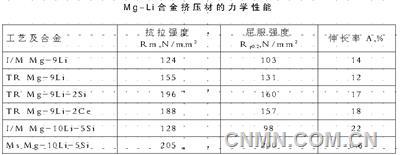

若Mg-Li合金中的Li含量過高，則合金力學性能下降，含Al、Zn、Ag等的快速凝固Mg-Li合金中有細小、彌散、熱穩(wěn)定性高的沉淀相粒子，提高合金強度。例如雙輥快淬的Mg-9Li-2Si（或Ce）合金基體中有大量細小的Mg2Si和Mg9Ce彌散相，其抗拉強度比鑄錠冶金合金Mg-9Li的高50%~60%，在150℃時強度的提高尤為明顯?？焖倌蘉g-Li合金擠壓材的力學性能見下表。
向快速凝固Mg-9mass.%Li合金加1.7mass.%Ce可使其150℃時的屈服強提高約50%。鎂合金的高溫力學性能主要取決于其組織的熱穩(wěn)定性，研究表明，Mg與Y、Nd形成的中間金屬化合物有很高的熱穩(wěn)定性，可達到700℃，含Y與鑭系元素的EZ33（Mg-3RE-2.5Zn-0.6Zr）、WE54(Mg-5.25%Y-3.5RE-0.5Zr)、ZE62（Mg-6Zn-2MM-0.5Zr）合金是有名的高溫鎂合金，在150℃~300℃的力學性能比常規(guī)鎂合金的高得多。
快速凝固鎂合金的抗蝕性
快速凝固工藝可以顯著提高鎂合金的抗腐蝕性能，例如，RSAZ91合金的腐蝕速率0.8mm/a，普基公司（Pechineg）、海德魯鋁業(yè)公司（Hudro）研發(fā)的新型快速凝固鎂合金在5%NaCl溶液中的腐蝕速率為0.2mm/a~0.6mm/a。
快速凝固鎂合金抗蝕性高是由于：
熔體凝固速度快，降低合金抗蝕性的雜質元素如Ni、Cu等充分固溶于Mg基體中，不但大大減少了具有陰極特性的析出相質點的數量和尺寸，甚至不存在這類質點了，同時，也可以將有害元素限制在危害性較小的范圍內；
向快速凝固鮮合金加入堿土金屬Ca和稀土元素（RE）及Y后，減少了沉淀時的陽極活化區(qū)。RE和Y還可以提高鎂合金內第二相質點惰性，從而減輕合金的腐蝕敏感性；
含稀土元素的彌散相沉淀物可以促進鎂合金與腐蝕氣體或鹽水環(huán)境中的鹵素元素反應生成鈍化膜，有保護作用，提高抗腐蝕性能。
