欧美AV男人的天堂,大片免费播放午夜神器,俄罗斯肥女巨肥性高清,国产aⅴ精品,重口黄暴肉特虐小说,火辣日本少妇,涩涩久久久

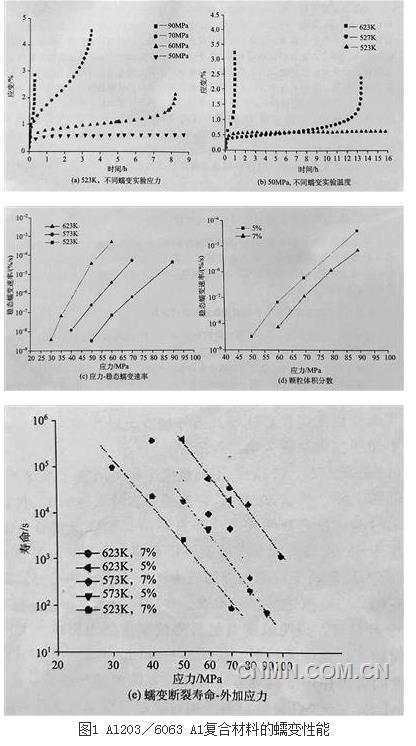

圖（a）是在523K時(shí)，對(duì)原位體積分?jǐn)?shù)5%Al2O3／6063 A1復(fù)合材料施加不同應(yīng)力的蠕變曲線。此圖顯示，外加應(yīng)力增加時(shí)，蠕變曲線雖然保持著三階段持點(diǎn)，但整個(gè)蠕變過程縮短。應(yīng)力狀態(tài)對(duì)第三階段的影響最大，若應(yīng)力為50MPa，第二階段持續(xù)時(shí)間較長(zhǎng)，蠕變曲線平緩；外應(yīng)力增加時(shí)，第二階段持續(xù)時(shí)間，蠕變曲線也變得陡峭；當(dāng)外應(yīng)力上升到90MPa時(shí)，蠕變曲線僅在第二階段轉(zhuǎn)折一下，便很快平穩(wěn)，進(jìn)入第三階段。
圖（b）是在應(yīng)力為50MPa不同溫度時(shí)的蠕變曲線。可見，隨首蠕變溫度的下降，蠕變過程延長(zhǎng)，在蠕變溫度623K時(shí)，蠕變第二階段持續(xù)了很短時(shí)間便發(fā)生脆性斷裂；若降低實(shí)驗(yàn)溫度，第二階段持續(xù)便大大延長(zhǎng)；實(shí)驗(yàn)溫度為523K時(shí)，蠕變曲線變得平平緩緩，第二階段可持續(xù)幾十小時(shí)。
圖(c)為穩(wěn)態(tài)蠕變速率與外加應(yīng)力的關(guān)系。由圖可見，隨著實(shí)驗(yàn)溫度的升高，復(fù)合材料的穩(wěn)態(tài)蠕變速率明顯上升。在相等應(yīng)力時(shí)，溫度每升高50K，穩(wěn)態(tài)蠕變速率增1個(gè)數(shù)量級(jí)至2個(gè)數(shù)量級(jí)，也就是說，溫度對(duì)材料的抗蠕變能力影響甚大。溫度越高，斷裂前應(yīng)力作用的時(shí)間越長(zhǎng)，伸長(zhǎng)率越低。這說明在長(zhǎng)時(shí)間的高溫恒載荷條件下，復(fù)合材料在比屈服強(qiáng)度低很多的應(yīng)力作用下即可發(fā)生緩慢而連續(xù)的塑性變形，高溫使用性能大大下降，因此，不能僅評(píng)Al2O3／6063 A1復(fù)合材料的短時(shí)高溫強(qiáng)度作為高溫使用性能的評(píng)據(jù)。
圖(d)為在523K時(shí)，顆粒體積分?jǐn)?shù)為5%、7%的原位Al2O3／6063 A1復(fù)合材料的穩(wěn)態(tài)蠕變速率與外加應(yīng)力的關(guān)系。溫度相同時(shí)，蠕變速率的變化趨勢(shì)大體相同，而提高增強(qiáng)體顆粒Al2O3分?jǐn)?shù)，穩(wěn)態(tài)糯變速率下降約1個(gè)數(shù)量級(jí)，說明Al2O3顆粒體積分?jǐn)?shù)對(duì)Al2O3／6063 A1復(fù)合材料蠕變能力有相當(dāng)大的影響。
圖（e）表示Al2O3體積分?jǐn)?shù)在523K、573K、623K時(shí)，復(fù)合材料的斷裂壽命與外加應(yīng)力的關(guān)系。由圖可見，溫度相同時(shí)，顆粒體積分?jǐn)?shù)越高，復(fù)合材料壽命越長(zhǎng)；若外加應(yīng)力相等，提高Al2O3粒子的體積分?jǐn)?shù)也可以較長(zhǎng)地延長(zhǎng)復(fù)合材料壽命，也就是說，原位顆粒增強(qiáng)體Al2O3可在相當(dāng)大的程度上提高復(fù)合材料抗蠕變能力。
